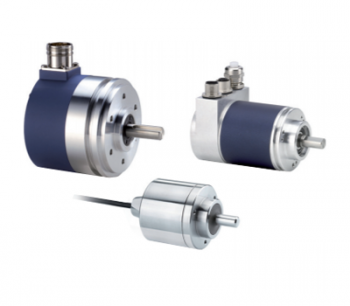

光电旋转编码器

一系列创新型旋转编码器,面向现场总线开放

该光电旋转编码器是一种角度位置传感器。

编码器轴与机器转动轴以机械方式连接,轴旋转带动码盘旋转,,码盘由一系列不透明和透明的扇区组成。

从发光二极管(LED)发出的光线穿过码盘的透明扇区,被光敏二极管探测到。

光敏二极管探测到光线后发出电信号,电信号经过放大并转化成数字信号后传输至处理系统或变频器。

因此,编码器的输出以数字信号形式反映了轴转动的角度位置。



旋转编码器类型:

  • 增量编码器:

通过统计每次旋转的脉冲数数量计算位置和/或转速,
可调整参数的型号(分辨率:256~80000点)。

  • 单圈绝对值型编码器:

读取一圈内的位置

  • 多圈绝对值型编码器:

读取一圈内的位置,并显示旋转圈数

  • 通信功能多圈绝对值型编码器:

通过CANopenPROFIBUS-DP通信接口读取位置和转速



应用

旋转编码器广泛应用于各种行业包括包装、切割机、机器人、起重机、物料搬运、自动售货机、打印店、连续作业流程、输送机系统等。

主要特征:

通过内部3操作头)差分光学读数功能确保可靠性,并且对聚集灰尘、温度和老化有较高的耐性。

增量编码器与绝对值型编码器

  • 3种外壳直径:405890 mm
  • 2种轴型:轴型或者轴套型(采用缩减轴环)
  • 分辨率:100~80000

通信多圈绝对值型编码器:

  • 外壳直径:58 mm
  • 2种轴型:轴型或者轴套型(采用缩减轴环)
  • 分辨率:8192/4096
  • SyCon软件环境集成。
  • 已确定的7个特征

功能

  • 增量编码器可提供计数显示。
  • 单圈绝对值型编码器可提供每一圈内的绝对位置。
  • 多圈绝对值型编码器可提供每一圈内的绝对位置,并显示总旋转圈数。

外壳直径

  • 增量编码器:Ø405890
  • 单圈和多圈绝对值型编码器:Ø5890

轴直径

  • 取决于型号
  • 对于轴直径为141530mm5890mm编码器,可以通过轴环来缩减内径::-14缩小至681012;从15缩小至68101214;从30缩小至12162025


  • 编码器的轴以机械方式使用柔性连轴器连到电机轴,以保证同轴度。
  • 轴套型
    编码器直接安装在电机轴上。柔性连接件防止编码器旋转,并校准同轴度。

连接方

  • 事先与2m长的屏蔽电缆或M23/M12连接器相连。
  • 径向连接。

分辨率

  • 每转分辨率。
  • 转动圈数(用于多圈绝对值型编码器)。
  • 直径为 58 mm,参数设置增量型编码器,可用指拨开关设置分辨率 (9 个基本分辨率可增大到 16 )

输出类型

  • 增量型编码器:5 V输出,RS 4224.7530 V

推挽式输出:530 V11...30 V

  • 单圈绝对值型编码器(取决于型号)推挽输出:1130 V,二进制码或格雷码。SSI输出,无奇偶校验,13位时钟,1130 V,二进制码或格雷码。
  • 多圈绝对值型编码器(取决于型号)SSI输出,无奇偶校验,25位时钟,1130 V,二进制码或格雷码。
  • 使用转换连接电缆实现并行输出。使用解串行连接电缆将 SSI 输出转换成并行输出
  • 多圈绝对值型编码器,通信版,现场总线:
    • CANopen: 11...30 V .
    • PROFIBUS-DP: 11...30 V
