光电传感器

提供一系列选项的通用检测技术

过去45 年来,Telemecanique  Sensors一直通过创新设计(例如XUY 辊式光电),为光电传感器制定行业标准。

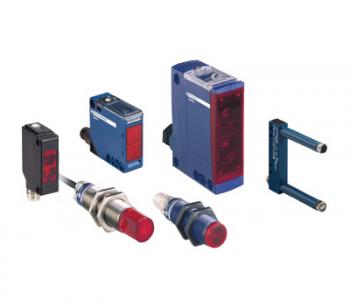

Telemecanique Sensors XU 提供全系列的光电传感器,专用于物料处理、包装、标签、装配、升降机、自动扶梯和食品饮料行业。

该系列光电传感器提供多种在全球应用广泛的检测模式,如漫反射、背景抑制(BGS)、偏振反射、激光反射和对射。

XU 系列光电传感器包含 4 个子系列,分别为标准应用型、激光型、叉形和框型以及特殊应用型。



光电技术


一个光电传感器基本上由一个光束发射器(发光二极管)和一个光敏接收器(光敏三极管)组成。发光二极管是一种电子半导体元件,当电流流过它时发出光。根据传输波长的不同,发出可见光或不可见光。



当物体进入发射的光束时就会发生检测,从而影响接收器的光强。当接收器的

光强减小,就会达到传感器的输出状态改变点。



根据型号和应用要求,传输光束可以是不可见的红外线(最常见的)或紫外线(用于检测发光材料)。也可以是可见的红光、绿光(用于颜色标记读取等)和红色激光(用于长感应距离和短焦距)。



LED 的优点是响应速度极快。为了使系统对环境光不敏感,流过LED的电流要进行调制从而产生一个脉冲光信号。只有脉冲光信号才由光敏三极管接受并加以处理来控制负载。



下面列出了 XU 系列的不同版本,每个型号都附有说明,以帮助您选择完美的光电解决方案。



对射系统或带对射附件的Osiconcept产品

优点

  • 探测距离长(长达100mXUBL系列))
  • 精确和可靠的探测
  • 检测不受目标物颜色或角度位置影响
  • 抗恶劣条件性能良好(灰尘,污染等)



缺点

  • 2 个装置均须接线
  • 被测对象必须不透明且是固体
  • 要求精确对准,传感器光束在红外线范围(不可见)难于校准。


操作注意事项

  • 当几个传感器同时使用时,注意不可互相干扰。(例如,发射器和接收器混合装配,等)



极化反射系统或带反光板附件的Osiconcept产品

优点

  • 中等检测距离(长达15m
  • 精确检测
  • 只需连接一个传感器
  • 检测不受目标物颜色或角度位置影响
  • 发射光为可见红光


缺点

  • 需要精确校准
  • 要检测的对象必须不透明且大于光斑



操作注意事项

  • 当同时使用几个传感器时,传感器必须校验,确保不会相互干扰
  • 对于短距离检测,使用带有大三面体的反光板,型号 XUZC24
  • 对于长距离检测,使用XUZC50XUZC80反光板。
  • 如果要增加检测距离,使用反光板XUZC100
  • 如果使用反光带,使用特别适用于极化反射系统的 XUZB1 XUZB15



带反射附件Osiconcept产品的优点

容易校准

  • 3LED提供设置帮助
  • 抗干扰功能使 2 个传感器的应用无需采用特定校准措施。



利用Osiconcept产品物体自学习模式,能够探测半透明物体。



漫反射系统或Osiconcept产品

优点

  • 只需连接一个传感器
  • 使用简单
  • 响应快速
  • 成本低



缺点


  • 检测距离短
  • 对检测物体或者背景色差敏感。对环境敏感((灰尘,污染等)
  • 传感器发射光为红外线(不可见光),探测轮廓线难以观测。



操作注意事项

  • 当同时使用几个传感器时,传感器必须精确校准,从而确保不会相互干扰

Osiconcept的优点

  • 易于校准
  • 在对齐校准时,传感器发射光为可见红光
  •   3LED提供设置帮助
  • 抗干扰功能允许使用两个传感器而不需特定校准措施。
  •    精确探测:通过自学习模式能够探测到物体的位置。



带或不带背景抑制漫射系统或Osiconcept产品

优点

  • 只需连接一个传感器



缺点

  • 检测距离受检测对象颜色影响
  • 检测距离短
  • 传感器发射光为红外光(不可见),探测轮廓线难以观测



操作注意事项

  • 检测可能受物体运动方向的影响。为了克服这个现象(帽子效应),建议安装传感器时让物体同时切割两个透镜的光束。

当同时使用几个传感器时,传感器必须校准从而确保不会相互干扰。

Osiconcept的优点

  • 易于校准
    • 校准过程中,传感器发射可见的红光
    • 3 LED,提供设置帮助。
    • 抗干扰功能允许使用两个传感器而无须特定校准措施。
    • 通过背景自学习模式减小帽子效应。



精确的探测:通过自学习模式能够探测到物体的位置。

叉形光电



叉形光电由金属构成,是一种坚固的传感器,特别适合输送包装应用以及标签检测。

  • 坚固的光学检测设备,在对射模式下不需要进行对齐。
  • 发射器发射的光束被传输到接收器。由于叉形光电的特殊结构,只需要连接一个传感器,而传统的对射式光电传感器需要连接两个传感器。
  • 发射光源是包含各种技术的LED
    • 红色LED,在调整和维护期间大大提高了效率
    • 红色激光用于检测透明材料或非常小的部件
    • 红外线,特别适用于框型光电
    • 超声波用于检测透明标签



  • 光束是可调整还是固定的,具体取决于版本。调整可改变灵敏度,因此可检测尺寸小于十分之一毫米(可探测物体的最小尺寸:0.05 毫米)的零件。
  • 在涉及高工作速率的工业应用中,高开关频率(从 4 kHz 25 kHz)非常有用。



光纤



光纤起到光波传导作用。从一定角度进入光纤的光线传输到所需位置,损耗最少

分离式放大器

    • 最小尺寸
    • 该系统能够检测非常小的物体(约 1 毫米)。
    • 而且,检测非常精确



我们所有的传感器都提预制电缆版本(XUX 除外;带电缆密封的螺钉端子)或连接器版本。

使用的连接器为 M124 针)、M84 针)或 1⁄2* 20UNF3 针)。



对射系统。极化反射系统。漫射系统。带背景抑制。不带背景抑制。叉型光电。光纤。
